圓振動篩

結構可靠、激振力強、篩分效率高、物料篩淌線長，篩分規格多

進料粒度：400mm

生產能力：8-800m3/h

主要部件：由偏心式激振器、篩箱、電動機、底座及支承裝置組成。

概述：圓振動篩采用偏心軸激振器和偏塊調節振幅，具有具有結構可靠、激振力強、篩分效率高、物料篩淌線長，篩分規格多。

全國銷售熱線 : 186-9587-7322

在線咨詢

優惠報價

產品介紹
設備展示
工作原理
性能特點
技術參數

圓振動篩介紹

圓振動篩是一種采用帶偏心塊的激振器做圓周運動的新型礦用振動篩，根據層數可分為單層篩、兩層篩、三層篩等，這種圓振篩不僅操作簡單、震動效果好，工作時噪音小、使用安定等特點，該振動篩廣泛應用于礦山、建材、交通、能源、化工等行業的產品分級。

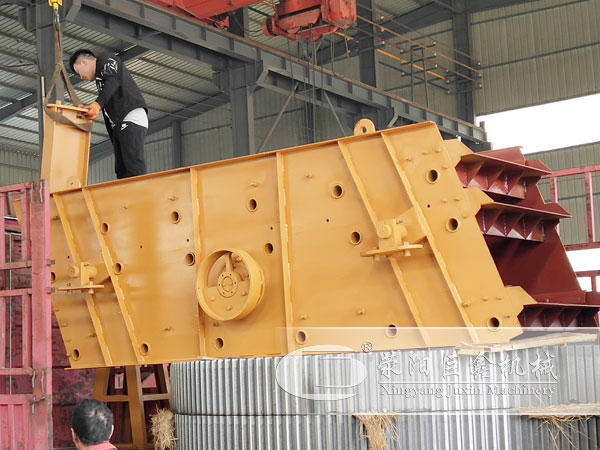

圓振篩

圓振動篩設備展示

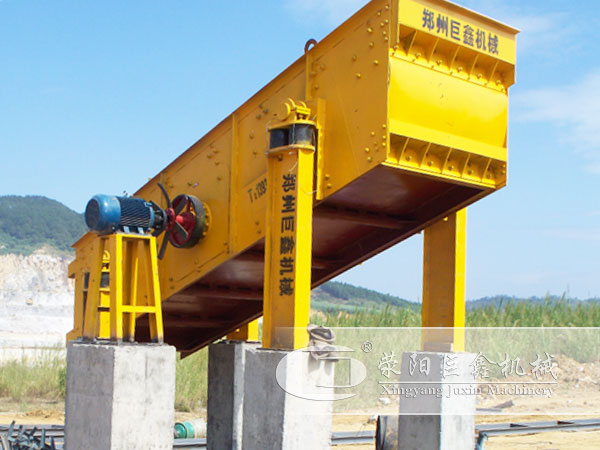

圓振動篩現場圖

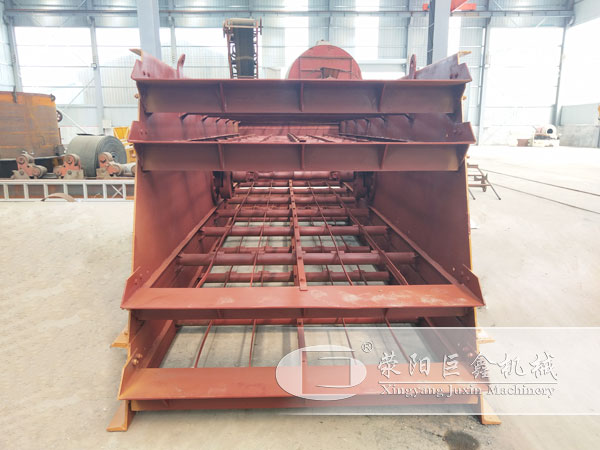

圓振篩現貨圖片

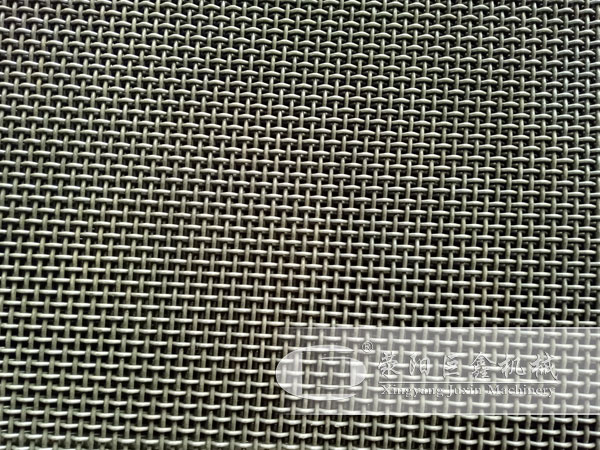

圓振動篩篩網

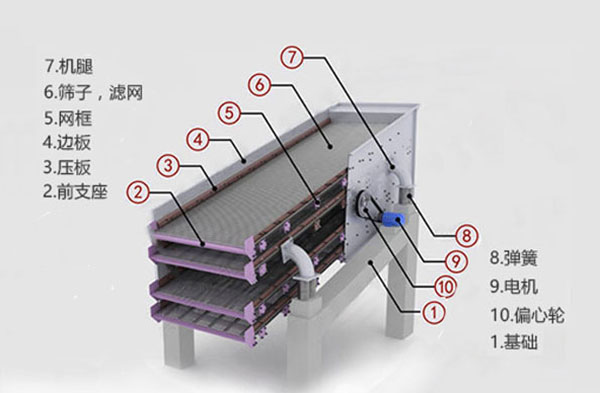

圓振動篩工作原理

圓振動篩由偏心式激振器、篩箱、電動機、底座及支承裝置組成。工作時，在電機的帶動下，裝有偏心塊的激振器做高速圓周轉動，在偏心塊的作用下激振箱會產生一定的振幅動作，讓圓振動篩上的物料產生的連續拋擲動作，讓物料與圓振篩篩面相遇的過程中將小于篩孔的顆粒過篩，實現篩分作業。

圓振動篩性能特點

1、處理能力大，篩分效率高。

2、振動器采用軸承稀油潤滑、外置式塊偏心結構。具有激振力大，軸承負荷小、溫度低，噪音小等特點。（軸承溫升小于35°）。

3、振動器整體拆裝，維護、更換方便，大大縮短了檢修周期。（更換振動器只需1～2小時）。

4、圓振篩側板采用整板冷作、無焊接、強度高使用壽命長。橫梁與側板間聯接采用抗扭剪高強螺栓聯接，無焊接、橫梁易更換。

5、圓振篩采用橡膠彈簧減振，與金屬彈簧比，具有噪音小，壽命長，過共振動區平穩、篩機各支點動負荷小等優點。

6、電機與激振器聯接采用撓性聯軸器，具有使用壽命長，對電機沖擊小等優點。

圓振動篩技術參數

型號	篩面層數	篩網面積 (㎡)	篩孔尺寸 (mm)	進料粒度 (mm)	處理能力 (m3/h)	振動頻率 (Hz)	雙振幅 (mm)	功率 (kw)	總重量 (t)
2YK1236	2	4.3	3-50	200	30-160	970	8	5.5	3.63
3YK1236	3	4.3	3-50	200	30-160	970	8	11	4.05
3YK1548	3	7.2	3-100	300	44-275	970	7	15	6.07
4YK1548	4	7.2	3-100	300	44-275	730	8	18.5	7.09
2YK1848	2	8.8	3-100	400	56-330	750	11	18.5	6.189
3YK1848	3	8.8	3-100	400	56-330	970	7	22	6.935
2YK1860	2	10.8	3-100	400	66-630	970	8	22	7.985
3YK1860	3	10.8	3-100	400	66-630	970	8	22	9.455
4YK1860	4	10.8	3-100	400	66-630	970	8	30	11.32
2YK2160	2	12.6	3-100	400	81-720	970	8	30	11.84
3YK2160	3	12.6	3-100	400	81-720	970	7	30	12.757
4YK2160	4	12.6	3-100	400	81-720	970	8	30	15.05
2YK2460	2	14.4	3-100	400	120-810	730	8	30	16.2
3YK2460	3	14.4	3-100	400	120-810	730	8	37	17.52

型號	篩孔尺寸 (mm)	產量 (m3/h)	功率 (kw)	總重量 (t)
2YK1236	3-50	30-160	5.5	3.63
3YK1236	3-50	30-160	11	4.05
3YK1548	3-100	44-275	15	6.07
4YK1548	3-100	44-275	18.5	7.09
2YK1848	3-100	56-330	18.5	6.189
3YK1848	3-100	56-330	22	6.935
2YK1860	3-100	66-630	22	7.985
3YK1860	3-100	66-630	22	9.455
4YK1860	3-100	66-630	30	11.32
2YK2160	3-100	81-720	30	11.84
3YK2160	3-100	81-720	30	12.757
4YK2160	3-100	81-720	30	15.05
2YK2460	3-100	120-810	30	16.2
3YK2460	3-100	120-810	37	17.52
