復合式制砂機介紹

  巨鑫機械是一家生產復合式制砂機比較早的一個廠家， 在該設備核心技術上有著很大的優勢，為了滿足現代化砂石骨科細碎領域的需求，當前研制的新一代型復合式制砂機也叫立式板錘復合式制砂機，該制砂機設備以、節能、環保為目的，并在性能結構優化設計上結合了傳統復合破、沖擊破、錘破機、細碎機等設備優點于一身，可以說是一種新型細碎、粗磨能的多功能制砂機設備。

  該設備具有破碎比大、 能耗少、運轉平穩、結構簡單、操作維修方便等特點。5mm以下成品率高達95%以上，適用于水份低于15%中硬度的各種礦石破碎制沙，另外還是針對于對河卵石、花崗巖、鵝卵石、石英石、玄武巖、鐵礦石等高硬度礦石進行破碎制砂的理想設備，主要用于中、小型破碎制砂生產線，干粉砂漿制砂生產線。

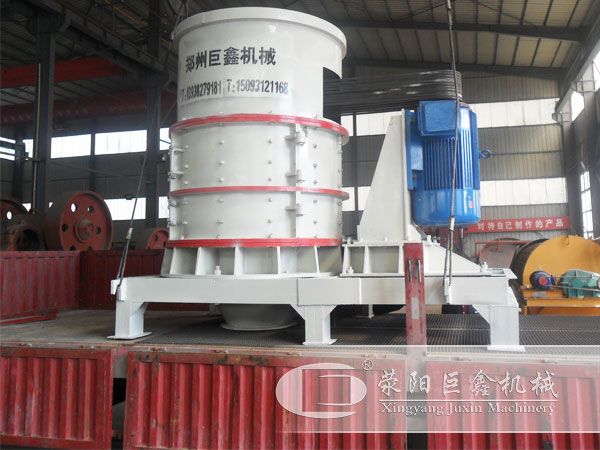

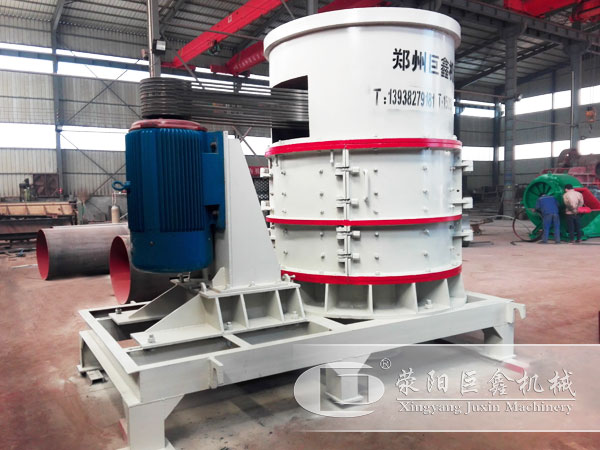

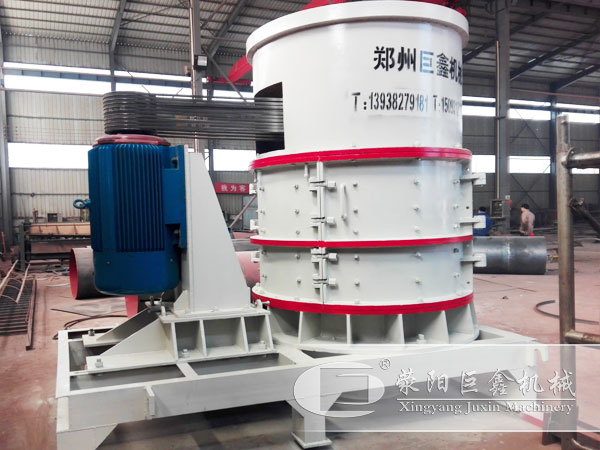

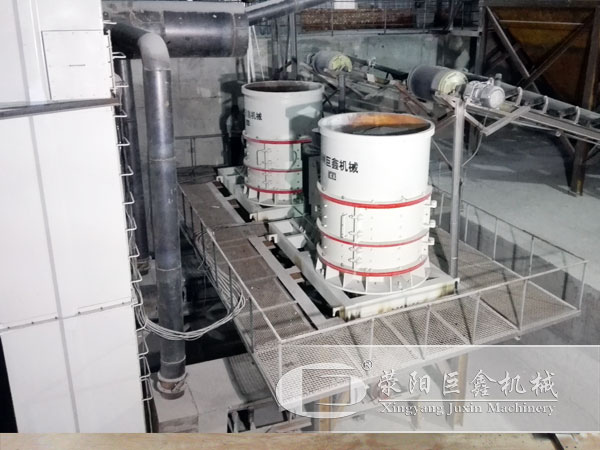

復合式制砂機設備展示

復合式制砂機工作原理

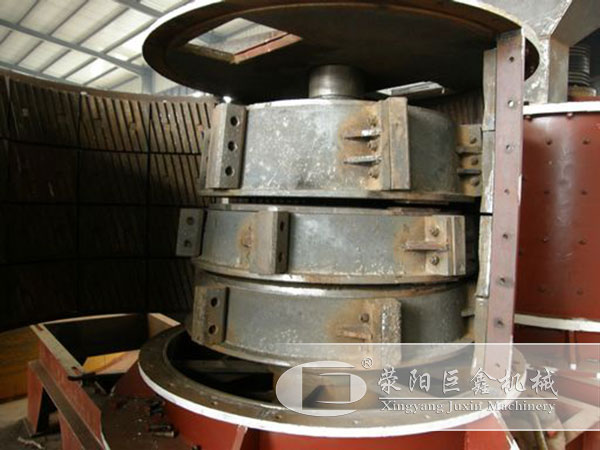

  復合式制砂機工作時，塊狀礦石由進料斗落入上破碎腔內上甩料盤上，借助甩料盤的離心力將物料拋向筒體的內壁，與安裝在內壁上的反擊板猛烈碰撞，同時物料互相撞擊，使之破碎或產生大量發絲裂紋，接著物料進入錐形轉子腔后，在錐形空間呈螺旋狀下落，經沖壓、擠壓，使之有裂紋的礦石進一步被破碎。

  由于錐形轉子與襯板間的斜度，促使較小的物料向下遷移，達到由大到小自動實現分級破碎。物料在錐形轉子腔內受錘頭的打擊，高速運行塊料再次與反擊板碰撞、物料流相互碰撞使物料經打擊、撞擊、剪切、擠壓而粉碎，從而提高破碎效率。從錐形轉子腔內落下的物料進入下破碎腔內，以借助甩料盤的離心力將物料進一步破碎成小顆粒。物料后進入圓柱形轉子腔體內，對已被破碎的物料進行磨削，使物料進一步細碎，直至破碎成所需要的。

復合式制砂機性能特點

  1、復合式制砂機成砂率高、節能， 具有細碎、粗磨功能 。

  2、復合式制砂機出料粒度可調，粒狀均勻，呈多邊形 。

  3、錘頭采用 的鍛打和耐磨的合金錘頭使用壽命長適合破碎中硬、脆性物料。

  4、復合式制砂機破碎比較大，且出料粒度可以任意調節，不受板錘、襯板磨損的影響。

  5、復合制砂機無篩條設置，破碎水分含量高、含泥量大的物料時不易堵塞，含水份可達15%左右。

復合式制砂機技術參數

型號	轉子直徑 (mm)	筒體高度 (mm)	轉速 (r/min)	進料粒度 (mm)	出料粒度 (mm)	處理量 (t/h)	功率 (kw)	外形尺寸 (mm)	總重量 (t)
800	650	800	1350	50	≤5	5-15	30	2200*860*1980	2.3
1000	800	850	970	70	≤5	8-80	55	2700*1160*2000	5.8
1250	1000	850	740	100	≤5	15-60	90	2800*1400*2730	9.7
1500	1250	1000	650	100	≤5	20-80	110	3100*1900*2300	18.1
1750	1560	1410	600	100	≤5	30-100	132	3350*2100*2800	26.61

型號	處理量 (t/h)	功率 (kw)	總重量 (t)
800	5-15	30	2.3
1000	8-80	55	5.8
1250	15-60	90	9.7
1500	20-80	110	18.1
1750	30-100	132	26.61
